안녕하세요! 이번시간에는 배연창설비 기준 및 설계에 관해서 살펴보도록 하겠습니다.

​

배연창이란 무엇입니까.

​

건축물에서 사람들의 피난이나 소화 활동등에 장애가 되는 화재 연기는 신속하게 실외로 배출하기 위한 소방이 아닌 건축에서 배연설비를 설치하는 것을 가리킵니다.

​

소방법이 아닌 건축법에 해당한다는 점을 알필요가 있습니다.

​

먼저 배연창설비 설치 의무대상 건축물에 관해서 살펴보도록 하겠습니다.

​



건축법 시행령 제51조 제 2항 - 다음 각 호의 어느 하나에 해당하는 건축물의 거실(피난층의 거실은 제외한다)에는 배연설비를 해야 한다.

1. 6층 이상인 건축물로서 다음 각 목의 어느 하나에 해당하는 용도로 쓰는 건축물.

가. 제 2종 근린생활시설 중 공연장, 종교집회장, 인터넷컴퓨터게임시설제공업소 및 다중시설)

나. 문화 및 집회시설

다. 종교시설

라. 판매시설

마. 운수시설

바. 의료시설

사. 교육연구시설 중 연구소

아. 노유자시설 중 아동 관련 시설, 노인복지시설

자. 수련시설 중 유스호스텔

차. 운동시설

카. 업무시설

타. 숙박시설

파. 위락시설

하. 관광휴게시설

거. 장례시설

2. 다음 각목의 어느 하나에 해당하는 용도로 쓰는 건축물

가. 의료시설 중 요양병원 및 정신병원

나. 노유자시설 중 노인요양시설, 장애인 거주시설 및 장애인 의료재활시설

다. 제1종 근린생활시설 중 산후조리원





다음 배연설비 설치 기준을 살펴보시죠.

설비규칙 제14조 제 1항 -배연설비 설치 대상 건축물의 배연설비 설치기준은 5가지로 규정되어 있다.

​

1. 건축물에 방화구획이 설치된 경우에는 그 구획마다 1개소 이상의 배연창을 설치하되 배연창의 상변으로부터 천장 또는 반자까지의 수직거리가 0.9m이내일 것. 다만 반자높이가 바닥으로부터 3m 이상인 경우에는 배연창의 하변이 바닥으로부터 2.1m이상의 위치에 놓이도록 설치하여야 한다.

2. 배연창의 유효면적은 산정기준에 의하여 산정된 면적이 1㎡이상으로서 그 면적의 합계가 당해 건축물의 바닥면적의 1/100이상일 것. 이 경우 바닥면적의 산정에 있어서 거실 바닥면적의 1/20이상으로 환기창을 설치한 거실의 면적은 이에 산입하지 않는다.

3. 배연구는 연기감지기 또는 열감지기에 의하여 자동으로 열리는 구조로 하되, 손으로도 열고 닫을수 있도록 할 것.

4. 배연구는 예비전원에 의하여 열수 있도록 할 것.

5. 기계식 배연설비를 하는 경우에는 제1호 내지 제4호의 규정과 별개로 소방관계법령의 규정에 적합하도록 할 것.(수신기확인등 반드시 필요)

​

네 그럼 배연창 설계를 한번 보시겠습니다.

배연창설비 설계

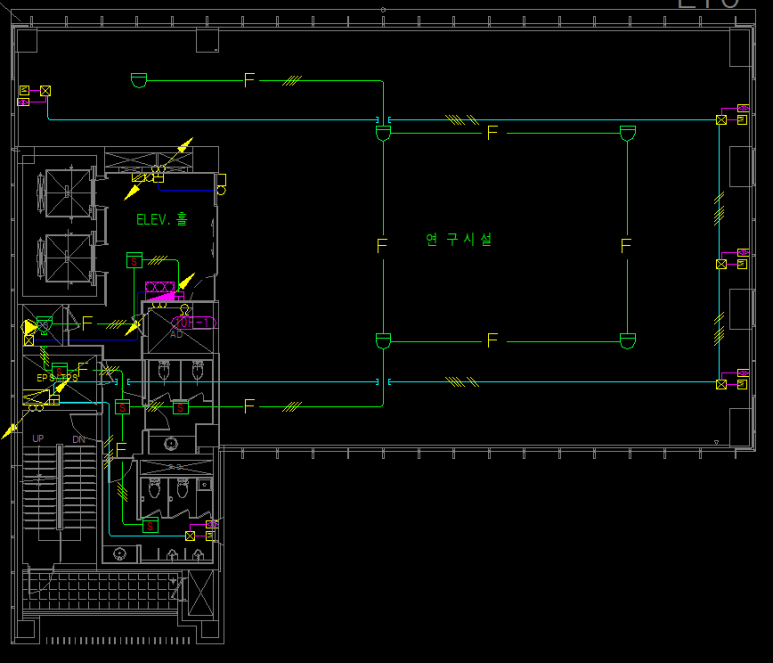

배연창설비 평면도

건축 평면도

​

배연창은 건축법이므로 건축 원본을 확인하셔서 배연창 설치 장소를 파악후 도면상에 반영해주어야 합니다.

​

아래의 건축 원본 도면을 보실수 있구요. 위는 건축 원본에 위치한 배연창을 소방도면에 표기한 것입니다.

​

도면에 보신것처럼 배연창 모터와 UP/DOWN스위치가 박스에 연결되어 EPS실에 있는 배연창 연동제어반과 연결이 됩니다.

​

감지기 설치는 자탐과 연동하므로 별도로 설치하지 않습니다. 도면에는 표기하지 않지만 감지기는 설치가 되는 것입니다.

​

그리고 가닥수를 보실수 있겠는데요.

​

전원 2, 확인, 복구2, 기동 - 총 6가닥입니다.

​

그리고 배연창은 수신반에서 전원공급을 하지 않고 별도의 전원반을 설치하여 DC전원을 공급합니다.

​

이어서 계통도를 살펴보겠습니다.

​

​

네 오른쪽에 배연창 연동제어기가 서로 층마다 연결되어 근처 발신기 중계기와 연결된 것입니다.

​

중계기가 있다는 것은 R형 수신기라는 것임을 알수 있습니다.

​

가닥수는 이러합니다.

​

STP 1P - 신호전송선 2가닥

HFIX 2.5㎟ x 2 - 중계기 및 부하전원선 2가닥

HFIX 4㎟ x 2 - 댐퍼, 배연창 전원선 2가닥

​

이렇게 연동제어기가 수신반까지 연결이 되면 설비기준에 의해 수신기에서 배연창의 상태를 확인할수 있습니다.
